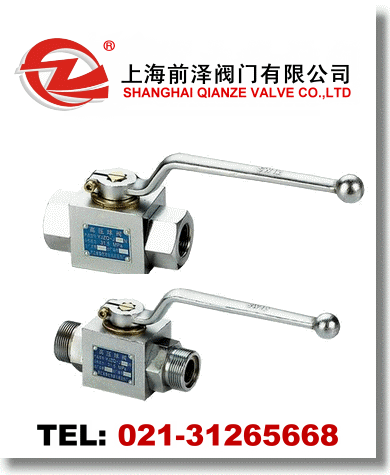

YJZQ高壓球閥本閥適用于液壓系統和化工系統的各種管路上,作啟閉用�！�
公稱壓力PN：31.5MPa
工作壓力:31.5MPa
工作溫度:-20~+65℃
適用介質:液壓油、水一乙二醇、其它混合液體。
球閥主要優(yōu)點如下：
適用于經常操作，啟閉迅速、輕便。
1.流體阻力小。
2.結構簡單，相對體積小，重量輕，便于維修。
3.密封性能好
4.不受安裝方向的限制，介質的流向可任意。
5.無振動，噪聲小。
YJZQ高壓球閥外形尺寸
YJZQ高壓球閥內螺紋連接
|
型號 |
D1 |
D2 |
L1 |
L2 |
L3 |
L4 |
H1 |
H2 |
H3 |
|
YJZQ-J10N |
Ф10 |
M18×1.5 |
78 |
14 |
105 |
32 |
16 |
36 |
76 |
|
YJZQ-J15N |
Ф15 |
M22×1.5 |
86 |
16 |
147 |
38 |
19 |
45 |
80 |
|
YJZQ-J20N |
Ф20 |
M27×2 |
108 |
18 |
185 |
48 |
25 |
55 |
101 |
|
YJZQ-J25N |
Ф25 |
M33×2 |
116 |
20 |
185 |
57 |
28.5 |
64 |
111 |
|
YJZQ-J32N |
Ф32 |
M42×2 |
136 |
22 |
240 |
75 |
37.5 |
84 |
134 |
|
YJZQ-J40N |
Ф40 |
M48×2 |
148 |
24 |
240 |
85 |
42.5 |
95 |
165 |
|
YJZQ-J50N |
Ф50 |
M64×2 |
180 |
26 |
240 |
104 |
52 |
112.5 |
180 |
YJZQ高壓球閥外螺紋連接
|
型號 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
L5 |
H1 |
H2 |
H3 |
|
YJZQ-J10W |
Ф10 |
Ф20 |
M27×1.5 |
94 |
16 |
2 |
105 |
32 |
16 |
36 |
76 |
|
YJZQ-J15W |
Ф15 |
Ф22 |
M30×1.5 |
102 |
16 |
2 |
147 |
38 |
19 |
45 |
80 |
|
YJZQ-J20W |
Ф20 |
Ф28 |
M36×2 |
124 |
18 |
2.5 |
185 |
48 |
25 |
55 |
101 |
|
YJZQ-J25W |
Ф25 |
Ф35 |
M42×2 |
136 |
20 |
2.5 |
185 |
57 |
28.5 |
64 |
111 |
|
YJZQ-J32W |
Ф32 |
Ф40 |
M52×2 |
150 |
20 |
2.5 |
240 |
75 |
37.5 |
84 |
134 |
|
YJZQ-J40W |
Ф40 |
Ф50 |
M64×2 |
180 |
24 |
2.5 |
240 |
85 |
42.5 |
95 |
165 |
|
YJZQ-J50W |
Ф50 |
Ф60 |
M72×2 |
210 |
26 |
2.5 |
240 |
104 |
52 |
112.5 |
180 | |
