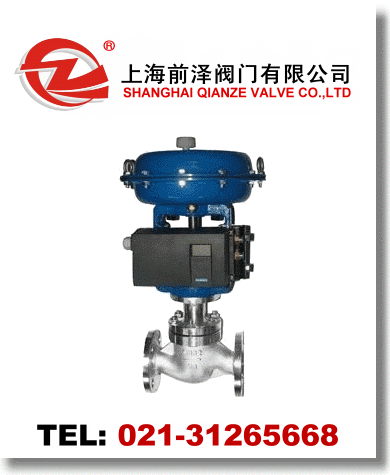

氣動薄膜調節閥（氣動精小型單座調節閥、氣動薄膜單座調節閥），是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。
氣動薄膜調節閥執行機構主要技術參數
|
型 號 |
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
1600 |
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
|
彈簧范圍KPa |
20～100(標準):40～200;80～240; 20～60; 60～100 |
|
操作方式 |
普通型、帶手動手輪操作型（側裝式、頂裝式） |
電-氣閥門定位器
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表，可用來提高閥門位置的線性度、克服閥桿的磨擦力和消除調節閥不平衡力的影響等，從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系，實現正確定位。（有多種型號規格可選配）
本公司電-氣閥門定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西門子系列及智能定位器系列產品）
氣動薄膜調節閥主要技術參數
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量
系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
額定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|
執行器型號 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
薄膜有效面積Ae（cm2） |
350 |
350 |
350 |
560 |
900 |
1600 |
|
氣源壓力Ps(MPa) |
0.14～0.4 |
|
信號范圍Pr(KPa) |
20～100、40～200、80～240 段幅：20～60、60～100 |
|
電信號 |
4～20mA DC或0～10mA DC （切斷型：電磁閥AC220V或DC24V） |
|
作用模式 |
氣開式（K）型、氣關式（B）型 |
|
流量特性 |
直線、等百分比、快開性 |
|
允許泄漏量（L/h） |
硬密封：（IV級）10-4×閥額定容量、 軟密封：VI級 |
|
固有可調比R |
50:1 |
|
氣源接頭 |
M16×1.5 |
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 | |
